Cáp mạng thang máy Ancomteck CAT7 SFTP Elevator
Giới thiệu

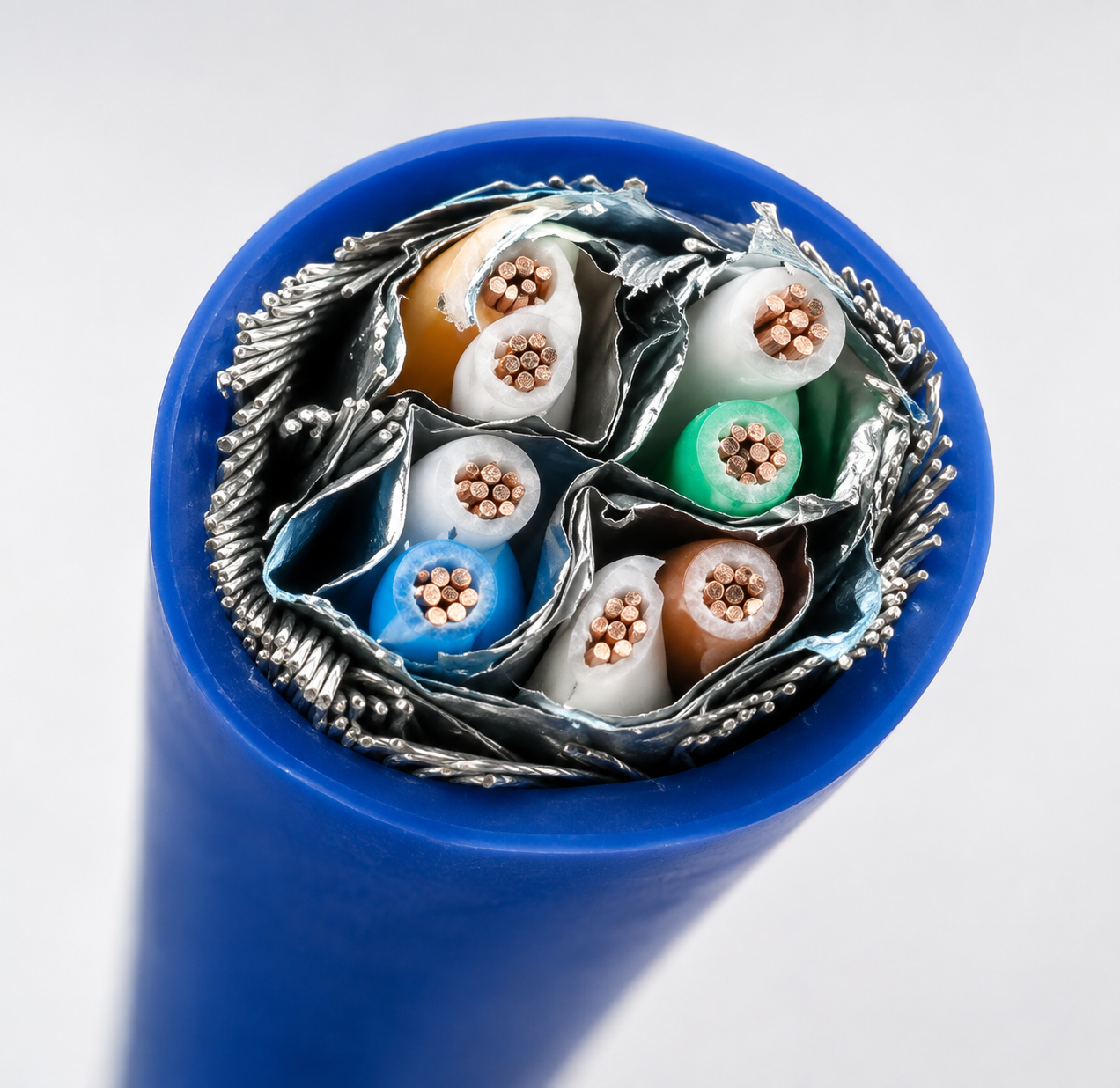

Cáp mạng thang máy Ancomteck CAT7 SFTP Elevator là dòng cáp mạng chuyên dụng cho hệ thống thang máy, camera và thiết bị truyền dữ liệu di động. Cáp sử dụng lõi đồng mềm nhiều sợi, chống gãy khi uốn liên tục, kết hợp chống nhiễu SFTP kép giúp truyền tín hiệu ổn định trong môi trường có nhiều nhiễu điện từ.
Sản phẩm được sản xuất theo công nghệ Đài Loan, đáp ứng tiêu chuẩn quốc tế, đóng gói 305m/cuộn, màu xanh, phù hợp cho các công trình dân dụng và công nghiệp.
Ưu điểm nổi bật
- Lõi đồng nguyên chất nhiều sợi, chịu uốn và chuyển động liên tục.
- Chuẩn CAT7 SFTP, chống nhiễu kép, truyền tín hiệu ổn định.
- Băng thông 2000 MHz, hỗ trợ tốc độ lên đến 10Gbps.
- Vỏ PVC CMR bền, đường kính cáp 7.4 mm.
- Đóng gói 305m/cuộn (1000ft), màu xanh.
Thông số kỹ thuật
- Chuẩn cáp: CAT7 SFTP Elevator
- Chiều dài: 305m/cuộn
- Lõi dẫn: Đồng nguyên chất nhiều sợi
- Băng thông: 2000 MHz
- Tốc độ truyền: 10Gbps
- Đường kính ngoài: 7.4 mm
- Vỏ cáp: PVC CMR
- Màu sắc: Xanh
Tiêu chuẩn
- ISO/IEC 11801 Class F (CAT7)
- IEC 61156-5
- TIA/EIA
- UL CMR, CSA FT4
Ứng dụng
- Hệ thống mạng thang máy.
- Camera IP trong thang máy.
- Hệ thống giám sát và điều khiển.
- Mạng LAN tốc độ cao yêu cầu chống nhiễu.
1 - Thông số cáp
- Cáp số lượng lớn, PVC, CMR, màu xanh lam
- 304,8m (1000 ft.) Trên cuộn.
- Các cặp lá nhôm-polyester riêng biệt được bảo vệ nhiễu xuyên âm gần như bằng không.
- Một bím tóc bằng đồng tổng thể bảo vệ chống lại nhiễu xuyên âm.
- Đường kính cáp 7.4 mm cung cấp hiệu suất 10 Gbps ở kích thước cáp có thể quản lý được.
- Vượt quá tất cả các yêu cầu TIA / EIA và ISO / IEC cho hiệu suất truyền Loại 7 / Loại F.
- Đạt các tiêu chuẩn sau: ISO / IEC 11801: 2002 (Loại 7), IEC 61156-5: 2002, UL® CMR và CSA FT4, UL® CMP và CSA FT6.
- Sử dụng trong các ứng dụng từ 10BASE-T / 100BASE-TX đến 1000BASE-T và 10GBASE-T.
2 - Tham số thử điện qua máy FLUKE ( cắt ngẫu nhiêu 1 đoạn 5m test mấy)
|
Tham số đo
|
Đơn vị
|
Phương pháp đo
|
Giá trị tiêu chuẩn
|
Kết quả đo
|
Ghi chú
|
|
1. Kháng trở cách điện
|
OHM
|
TIA channel Cat7
|
5M
|
Đạt
|
|
|
2. Kháng trở dẫn thông
|
OHM
|
6
|
Đạt
|
|
|
3. Điện áp
|
V
|
300
|
Đạt
|
|
2. Tham số kiểm tra
|
|
Worst Case Margin
|
Worst Case Value
|
|
PASS
|
MAIN
|
SR
|
MAIN
|
SR
|
|
Worst Pair
|
3.6 - 4.5
|
3.6 - 4.5
|
3.6 - 4.5
|
3.6 - 4.5
|
|
NEXT(dB)
|
22.5
|
22.4
|
38.5
|
35.7
|
|
Freq (MHz)
|
1.8
|
4.8
|
95.3
|
48
|
|
Limit (dB)
|
59.4
|
52.3
|
30.4
|
35.5
|
Kết luận: Đặc trưng kĩ thuật của sản phẩm hoàn toàn phù hợp với tiêu chuẩn ISO 9001 và TIA T568B
